Fizički sloj

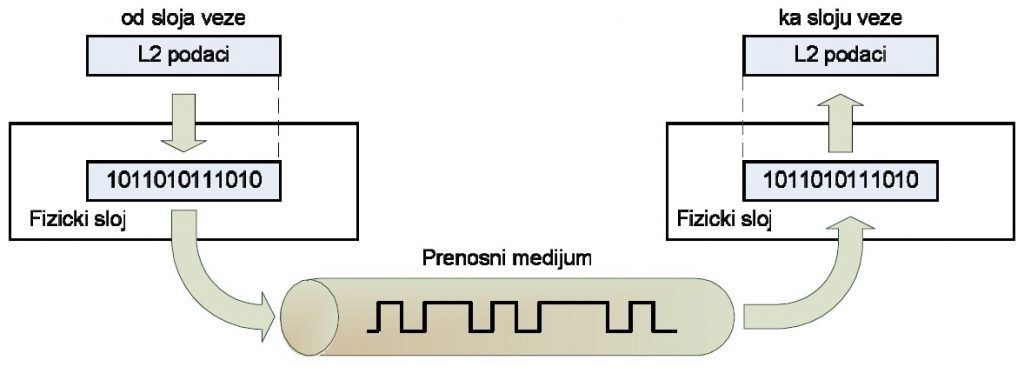

Fizički sloj je odgovoran za prenos bitova preko fizičkog prenosnog medijuma (žičanog, optičkog ili bežičnog linka). Fizički sloj definiše mehaničke i električne karakteristike prenosnog medijuma i interfejsa između mrežnog uređaja i prenosnog medijuma. Takođe, definiše funkcije i procedure koje uređaj i interfejs treba da sprovode kako bi se ostvario prenos. Na slici je prikazana pozicija fizičkog sloja u odnosu na fizički prenosni medijum i sloj veze.

Fizičke karaketristike interfejsa i medijuma. Definiše tip prenosnog medijuma (žičani, optički ili bežični) i električne i mehaničke karakteristike interfejsa za spegu uređaja na medijum, sve do nivoa tipova utičnica i rasporeda pinova na priključnim konektorima.

Reprezentacija bitova. Podaci na fizičkom nivou se sastoje od niza bitova (neprekidna sekvenca 0 i 1-ca). Da bi se prenijeli preko fizičkog medijuma, bitovi moraju na neki način biti utisnuti u signal (električni ili optički). Drugim riječima, fizički nivo definiše tip kodiranja i modulacije (kako se bitovi konvertuju u signal).

Brzina prenosa. Izražava broj bita koji se u jednoj sekundi prenose preko fizičkog medijuma (bitska brzina), u jedinicama kao što su: Kbps (kilobits-per-scond) – 210 (=1024) bita u sekundi, ili Mbps (Megabits-per-second) 220 (=1048576 ≈ 1 milion) bita u sekundi. Bitski interval je trajanje jednog bita i predstavlja recipročnu vrijednost bitske brzine.

Bitska sinhronizacija. Rad na istoj bitskoj brzini nije dovoljan da bi prijemnik ispravno primio bitsku sekvencu koju šalje predajnik. Predajnik i prijemnik moraju biti sinhronizovani do nivoa bita. Da bi iz signala izdvojio pojedinačne bitove, prijemnik mora da ima informaciju kada svaki bit počinje i kada se završava. Fizički nivo definiše način na koji se ostvaruje sinhronizacija između predajnika i prijemnika.

Konfiguracija linije. Definiše da li se koristi point-to-point ili multipoint linijska konfiguracija.

Fizička topologija. Definiše topologiju mreže.

Režim prenosa. Definiše smijer prenosa podataka između urenaja (simpleks, poludupleks, ili dupleks).
